هوشمندسازی سردخانه ثابت با IoT و هوش مصنوعی | راهنمای جامع با دیتالاگر IPD700
از پایش دما تا مانیتورینگ کامل تابلو برق: کنترل فاز، فشار روغن، اورلودها و درب سردخانه روی بستر Modbus RS485
⏱ زمان مطالعه: 12 دقیقه | بهروزرسانی: مرداد 1404 | دسته: ترموگراف سردخانه
سردخانه ثابت قلب تپنده زنجیره سرد است. یک قطعی برق 20 دقیقهای، باز ماندن درب به مدت 5 دقیقه یا یک اورلود ساده فن کندانسور میتواند میلیاردها تومان محصول گوشتی، لبنی یا میوه را از بین ببرد. در حالی که روش سنتی مانیتورینگ تنها 0.3% از زمان کاری سردخانه را پوشش میدهد، سردخانه هوشمند مبتنی بر اینترنت اشیا (IoT) و هوش مصنوعی (AI) با نمونهبرداری هر 60 ثانیه، 100% پروفایل حرارتی را ثبت، تحلیل و قبل از وقوع فاجعه هشدار میدهد.
در این مقاله تخصصی که توسط تیم فنی IPLOG | آی پی لاگ تهیه شده، معماری کامل هوشمندسازی سردخانههای ثابت، لیست کامل آلارمهای تابلو برق که باید مانیتور شوند، و نمونههای موفق جهانی را بررسی میکنیم و نشان میدهیم چگونه دیتالاگر کابلی IPD700 با پروتکل صنعتی Modbus روی بستر RS485، فراتر از یک دماسنج ساده عمل میکند.
📑 آنچه در این مقاله میخوانید:
- چرا سردخانه ثابت به هوشمندسازی نیاز حیاتی دارد؟
- معماری سردخانه هوشمند: از سنسور تا فضای ابری
- نقش IPD700: دیتالاگر 7 سنسوره با Modbus RS485
- فراتر از دما: 15 آلارم حیاتی تابلو برق سردخانه که باید آنلاین شود
- قدرت AI: از هشدار پیامکی تا نگهداری پیشبینانه (Predictive Maintenance)
- تجربیات جهانی هوشمندسازی سردخانه
- مزایای اقتصادی و بازگشت سرمایه
- چکلیست پیادهسازی با IPLOG
1. چرا سردخانه ثابت به هوشمندسازی نیاز حیاتی دارد؟
🌡️
انحرافات نامرئی دما
کمپرسوری که هفتهای 3% افت ظرفیت دارد، دما را روزی 0.5 درجه بالا میبرد. چک دستی آن را نمیبیند اما IoT آن را در 15 دقیقه تشخیص میدهد.
🚪
درب باز = فاجعه
هر بار باز ماندن درب بالای 5 دقیقه، رطوبت 8-12% بالا میرود و مصرف انرژی را تا 18 هزار دلار در سال افزایش میدهد.
⚡
خرابی برق و اورلود
70% خرابی کمپرسور به دلیل نوسان فاز، اورلود یا فشار روغن است که بدون مانیتورینگ آنلاین، فقط بعد از سوختن موتور میفهمیم.
📋
الزامات قانونی
استانداردهای جهاد کشاورزی، دامپزشکی و GSP دارو، ثبت مداوم دما و گزارشدهی خودکار را اجباری کردهاند.
2. معماری سردخانه هوشمند مبتنی بر IoT
یک سردخانه هوشمند واقعی فقط یک دماسنج وایفای نیست. معماری صنعتی آن 5 لایه دارد:
1
لایه حسگرها (Sensors): سنسورهای دما و رطوبت صنعتی IPS140 مخصوص زیر صفر، سنسور درب مغناطیسی، سنسور نشت گاز آمونیاک/فریون، ترانسمیتر فشار، CT کلمپ جریان کمپرسور، سنسور سطح روغن.
2
لایه ارتباط صنعتی (RS485 / Modbus): برخلاف وایفای که در محیط فلزی سردخانه ناپایدار است، کابل کشی RS485 تا 200 متر با پروتکل Modbus RTU پایداری 100% دارد. این همان نقطه قوت IPD700 است.
3
لایه Gateway و Edge: دیتالاگر IPD700 دادهها را جمعآوری، روی حافظه Flash ذخیره (4000 رکورد) و از دو مسیر GSM و WiFi به سرور ابری IPLOG ارسال میکند. در صورت قطع اینترنت، داده از دست نمیرود.
4
لایه ابری و هوش مصنوعی: پنل آنلاین iplog.ir نمودار، گزارش اکسل، میانگین Min/Max، تحلیل نرخ تغییرات (Rate of Change) و پیشبینی خرابی را انجام میدهد.
5
لایه هشدار و عملگر: ارسال پیامک/تماس به 5 مدیر، تلگرام، آژیر محلی، و حتی فرمان قطع/وصل از طریق خروجی رله به PLC تابلو برق.

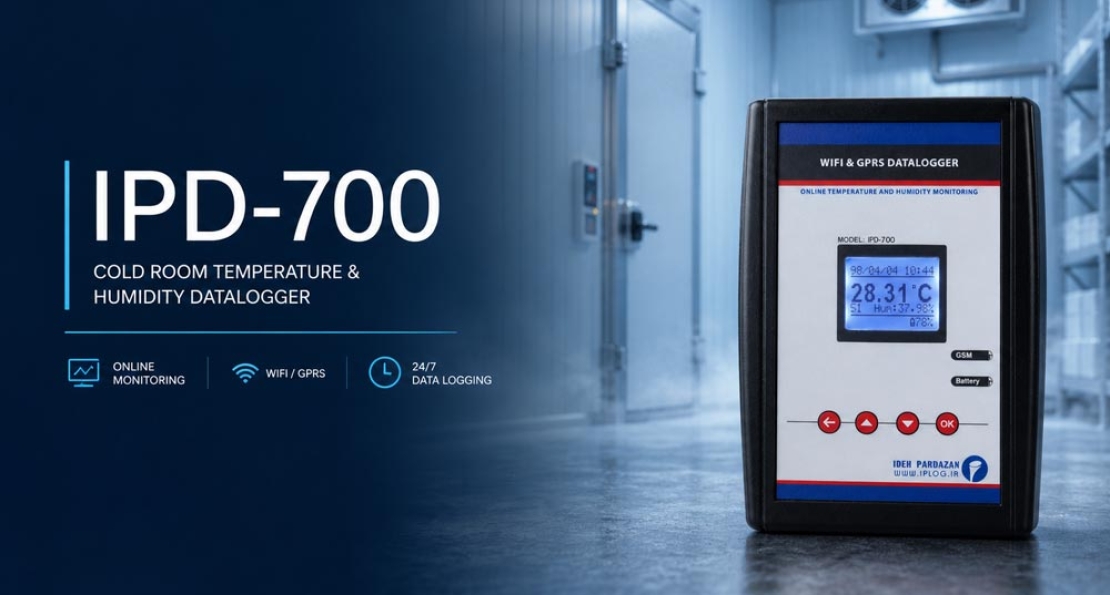

3. دیتالاگر IPD700: مغز مانیتورینگ سردخانههای بزرگ
🔧 چرا IPD700 برای سردخانه ثابت بهترین است؟
- 7 سنسور کابلی تا 200 متر: پوشش یک سالن بزرگ یا 3 اتاق مجزا با یک دستگاه مرکزی، بدون نیاز به سوراخکاری ساندویچ پنل برای آنتن وایفای.
- پروتکل Modbus RTU روی RS485: اتصال مستقیم به PLC، HMI و ترموستاتهای صنعتی (Eliwell, Danfoss, Carel). یعنی دیتالاگر شما میتواند دمای اواپراتور را مستقیم از کنترلر بخواند.
- ورودیهای دیجیتال (Dry Contact): با اضافه کردن ماژول ورودی، تمام آلارمهای تابلو برق به صورت کنتاکت خشک به IPD700 متصل میشوند.
- باتری بکآپ 5 ساعته + هشدار قطع برق: در زمان قطعی برق شبکه که خطرناکترین لحظه سردخانه است، دستگاه روشن میماند و فورا پیامک "قطع برق سالن 1" ارسال میکند.
- دوگانه GSM + WiFi: اگر وایفای قطع شد، سیمکارت وارد عمل میشود. هیچ دادهای از دست نمیرود.
- دقت 0.01 درجه: مناسب سردخانه زیر صفر دارو و بستنی که تلورانس ±1 درجه حیاتی است.
نکته فنی: برای اتصال آلارمهای تابلو برق، کافیست خروجی NO لامپ سیگنال یا رله آلارم تابلو را به ورودی دیجیتال IPD700 (از طریق مبدل Modbus I/O) متصل کنید. در پنل آنلاین نام هر ورودی را فارسی کنید: "خطای فشار روغن کمپرسور 2"
4. فراتر از دما: 15 آلارم حیاتی تابلو برق که باید با IPD700 مانیتور شود
یک دیتالاگر حرفهای فقط دما را نمیخواند، وضعیت سلامت کل سیستم برودتی را پایش میکند. لیست زیر چکلیست کامل آلارمهای استاندارد تابلو برق سردخانه صنعتی است که در دنیا مانیتور میشود:
| آیکون | نوع آلارم تابلو برق | علت اصلی | نحوه اتصال به IPD700 |
|---|---|---|---|
| 🚪 | وضعیت درب سردخانه | باز ماندن بیش از حد، خرابی لاستیک درب | سنسور مگنتی + ورودی دیجیتال Modbus |
| ⚡ | خطای کنترل فاز | قطع فاز، جابجایی فاز، عدم تعادل ولتاژ >15% | کنتاکت رله کنترل فاز |
| 🔺 | خطای فشار بالا H/P | کثیفی کندانسور، خرابی فن کندانسور، شارژ زیاد گاز | پرشر سوئیچ HP / ترانسمیتر 4-20mA |
| 🔻 | خطای فشار پایین L/P | نشتی گاز، یخزدگی اواپراتور، گرفتگی فیلتر درایر | پرشر سوئیچ LP |
| 🌡️ | خطای ترمیستور / حرارت سیمپیچ | داغ شدن کمپرسور به دلیل برگشت مایع یا کمبود روغن | رله ترمیستور PTC / Klixon |
| 🛢️ | خطای فشار روغن OP | کمبود روغن، گرفتگی فیلتر روغن، رقیق شدن با مبرد | کنترل فشار روغن (Oil Differential) |
| 🔥 | اورلود کمپرسور | اضافه جریان، گیرپاژ مکانیکی، ولتاژ پایین | بیمتال / کلید حرارتی کمپرسور |
| 🌀 | اورلود فن کندانسور | سوختن فن، گیر کردن پروانه | بیمتال فن کندانسور |
| ❄️ | اورلود فن اواپراتور | یخزدگی، برفک زیاد | بیمتال فن اواپراتور |
| 💧 | خطای دیفراست | خرابی هیتر، سنسور دیفراست، طولانی شدن برفکزدایی | خروجی کنترلر دیفراست + سنسور کویل |
| 🧪 | نشت گاز مبرد / آمونیاک | نشتی خطرناک، افت فشار | دتکتور گاز 4-20mA + Modbus |
| 🔌 | قطع برق و باتری | قطعی شبکه، خرابی UPS | داخلی IPD700 (هشدار خودکار) |
| 📊 | مصرف انرژی و جریان | کارکرد غیر بهینه، استهلاک | CT کلمپ + مبدل Modbus انرژیمیتر |
💡 پیشنهاد حرفهای IPLOG: برای سردخانه بالای 1000 تن، از یک PLC کوچک (مثل Siemens LOGO یا Fatek) به عنوان واسط استفاده کنید. تمام آلارمهای تابلو برق را به PLC بدهید، PLC آنها را روی یک رجیستر Modbus جمع کند و IPD700 فقط یک آدرس Modbus را بخواند. این روش در اروپا استاندارد است.
5. ترکیب IoT و AI: از هشدار ساده تا کارخانه فکر
دنیا از مرحله "پیامک دما بالا رفت" عبور کرده است. نسل جدید سردخانهها با AI کار میکند:
🤖
نگهداری پیشبینانه (Predictive Maintenance)
هوش مصنوعی با تحلیل روند (Trend) زمان کارکرد کمپرسور، اختلاف دمای کندانسور و تعداد استارت/استاپ، 2 تا 4 هفته قبل از خرابی، هشدار "افت راندمان کمپرسور 4% در هفته" میدهد. هزینه تعمیر 2.8 میلیون تومان به جای خسارت 2 میلیاردی.
💡
بهینهسازی انرژی با AI
الگوریتم یاد میگیرد چه ساعتی درب بیشتر باز میشود، دمای محیط چه زمانی بالاست و سیکل دیفراست را هوشمند تنظیم میکند. تجربه جهانی نشان میدهد 22% کاهش مصرف برق با همین بهینهسازی ساده به دست میآید.
👁️
بینایی ماشین (Computer Vision)
دوربین کوچک روی درب، میزان برفک روی اواپراتور، چیدمان پالتها و حتی باز ماندن درب را با AI تشخیص میدهد و با دیتای IPD700 ترکیب میکند.
🧬
تخمین عمر مفید محصول (Shelf Life)
با ترکیب دما، رطوبت، CO2 و اتیلن، AI عمر باقیمانده میوه را محاسبه میکند. سیستمی که در بندر استانبول پیاده شد، با RFID و WSN، ماندگاری محصولات را لحظهای نمایش میدهد.
6. نمونههای موفق جهانی هوشمندسازی سردخانه
🌍 توزیع واکسن در آفریقا – Gavi و UNICEF
در چالش نگهداری واکسن با دمای فوق سرد، یونیتهای سردخانهای مجهز به IoT با سنسورهای آنلاین و پیشبینی AI نصب شد. نتیجه: کاهش چشمگیر ضایعات واکسن و افزایش نرخ ایمنسازی در مناطق دورافتاده.
💊 زنجیره سرد دارویی – کاهش 40% انحراف دمایی
یک شرکت دارویی جهانی با پیادهسازی پلتفرم IoT و تحلیل ریسک مبتنی بر AI در تمام انبارها و کامیونها، انحرافات دمایی را 40% کاهش داد و میلیونها دلار صرفهجویی کرد. گزارشدهی خودکار برای سازمان غذا و دارو نیز فراهم شد.
🛒 سوپرمارکت زنجیرهای غنا و برزیل
با جایگزینی چک دستی یخچالها با سنسورهای بلوتوثی و گیتوی WiFi، دید 24/7 و هشدار لحظهای خرابی یخچال ایجاد شد. فساد مواد غذایی 25% در 6 ماه کاهش یافت.
🏭 مطالعه موردی: اپراتور سردخانه دارویی 52 هزار فوت مربعی
قبل از IoT، دو حادثه با خسارت 1.94 میلیون دلار داشت. بعد از نصب سنسورهای هر 60 ثانیهای و تحلیل Edge: در 60 روز اول، افزایش 4% زمان کارکرد کمپرسور (نشانه کمبود گاز) و خرابی نوار درب شناسایی و با 3450 دلار تعمیر شد. در 24 ماه بعد: صفر حادثه، 22% کاهش انرژی، 18% کاهش حق بیمه.
7. مزایای اقتصادی هوشمندسازی با IPLOG
$2.14M
خسارت جلوگیری شده با سیستم 8400 دلاری (نمونه واقعی)
22%
کاهش مصرف انرژی با مدیریت درب و دیفراست هوشمند
100%
ثبت مداوم به جای 0.3% روش دستی
2 دقیقه
سرعت تشخیص انحراف به جای ساعتها
8. چکلیست پیادهسازی هوشمندسازی سردخانه ثابت با IPD700
- نقشهبرداری حرارتی: سنسورهای IPD700 را در 3 ارتفاع (کف، وسط، سقف) و نزدیک درب و دورترین نقطه از اواپراتور نصب کنید. نقطه گرم را پیدا کنید.
- اتصال درب: سنسور مگنتی درب را به ورودی دیجیتال 1 وصل کنید. در پنل، آلارم "درب بیش از 3 دقیقه باز" را فعال کنید.
- جمعآوری آلارمهای تابلو: از برقکار بخواهید کنتاکتهای NO آلارمهای (کنترل فاز، HP/LP، روغن، ترمیستور، اورلودها) را به یک ترمینال جمع کند و به ماژول Modbus I/O بدهد.
- تنظیم Modbus: در IPD700 آدرس Modbus هر آلارم را تعریف کنید. نام فارسی بگذارید.
- تعریف سناریو هشدار: در سامانه iplog.ir برای هر سنسور محدوده مجاز (مثلا -18 تا -22) و برای هر آلارم متن پیامک سفارشی تعریف کنید: "هشدار جدی: فشار روغن کمپرسور 1"
- تست قطع برق: برق اصلی را قطع کنید، مطمئن شوید پیامک قطع برق و اتصال باتری بکاپ میآید.
- گزارش خودکار: گزارش روزانه Min/Max و ماهانه مصرف انرژی را به ایمیل مدیر فعال کنید.
- آموزش پرسنل: اپلیکیشن IPLOG را روی موبایل نگهبان و مدیر نصب کنید.
آماده هوشمندسازی سردخانه خود هستید؟
کارشناسان IPLOG به صورت رایگان نقشه سنسورگذاری و نحوه اتصال به تابلو برق شما را طراحی میکنند.
❓ سوالات متداول هوشمندسازی سردخانه
آیا IPD700 در دمای -30 درجه کار میکند؟
بله، خود دستگاه بیرون سردخانه نصب میشود و سنسورهای کابلی مقاوم مدل IPS140 تا -40 درجه را با کابل تفلونی تحمل میکنند.
تفاوت IPD700 با IPD600 چیست؟
IPD700 کابلی و Modbus دار است و برای محیطهای صنعتی با نویز و فاصله 200 متری پایدارتر است. IPD600 بیسیم است و نصب سریعتری دارد. برای سردخانه ثابت بزرگ، IPD700 توصیه میشود.
آیا میتوان مصرف برق کمپرسور را هم مانیتور کرد؟
بله، با اضافه کردن انرژیمیتر Modbus (مثل Eastron SDM120) به شبکه RS485، IPD700 جریان، ولتاژ و کیلووات ساعت را هم به سرور ارسال میکند و AI مصرف را تحلیل میکند.
